MAQ社　防振ボーリングバー

画像
MAQの防振ボーリングバー”STMD”ツールは、 内部のマスダンパーによって振動を減衰させることができます。
マスダンパーは振動数により”硬さ”を変化させることができる 特許取得済みの高分子ポリマーにより支えられています。
加工時の振動に対して、適正な減衰効果が発揮できるように 高分子ポリマーが”硬さ”を変化させます。
この”セルフチューニング”が可能なツールは 加工内容や材料の変化に関係なく、面粗度の向上や 刃先寿命の向上に貢献します。

◎デモ機のご相談も承っております。
詳細はお気軽にお問い合わせください

ツールホルダー・カートリッジ

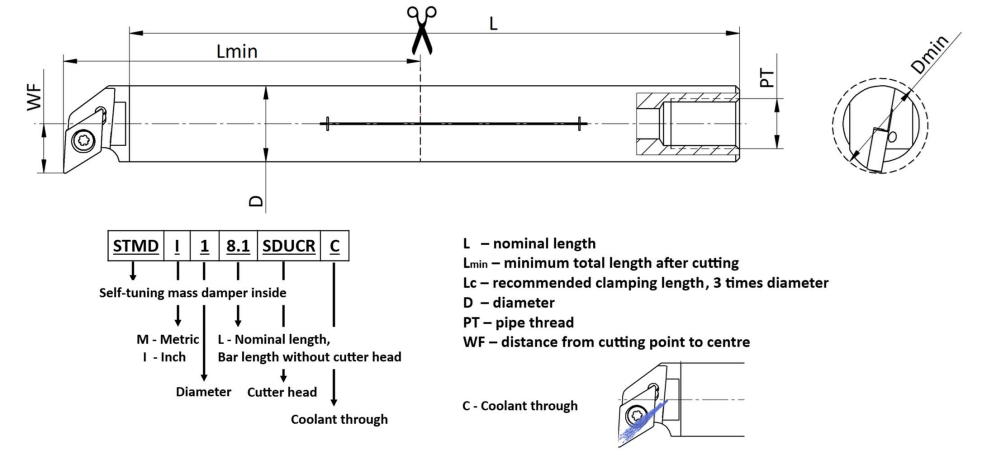

ツールホルダー

型式
直径 D(mm)
長さ L(mm)
Dmin(mm)
Lmin(mm)
STMD M12-144
12
144
16
72
STMD M16-170
16
170
20
96
STMD M20-200
20
200
25
120
STMD M25-255
25
255
32
155
STMD M32-320
32
320
40
192
STMD M40-408
40
408
50
240
STMD M50-518
50
518
60
322

カートリッジ DCMT

型式
DCON
DMIN1
インサート
SDUCR-12-1/2
12
16
DCMT-0702XX
SDUCR-16-5/8
16
20
DCMT-0702XX
SDUCR-20-3/4
20
25
DCMT-11T3XX
SDUCR-25-1
25
32
DCMT-11T3XX
SDUCR-32-1・1/4
32
40
DCMT-11T3XX
SDUCR-40-1・1/2
40
50
DCMT-11T3XX

カートリッジ TCMT

型式
DCON
DMIN1
インサート
SDUCR-12-1/2
12
16
TCMT-0902XX
SDUCR-16-5/8
16
20
TCMT-0902XX
SDUCR-20-3/4
20
25
TCMT-1103XX
SDUCR-25-1
25
32
TCMT-1103XX
SDUCR-32-1・1/4
32
40
TCMT-16T3XX
SDUCR-40-1・1/2
40
50
TCMT-16T3XX

カートリッジ CCMT

型式
DCON
DMIN1
インサート
SDUCR-12-1/2
12
16
TCMT-0902XX
SDUCR-16-5/8
16
20
TCMT-0902XX
SDUCR-20-3/4
20
25
TCMT-1103XX
SDUCR-25-1
25
32
TCMT-1103XX
SDUCR-32-1・1/4
32
40
TCMT-16T3XX
SDUCR-40-1・1/2
40
50
TCMT-16T3XX
